قياسات قابلة للمقارنة
يقلل استهلاك العدادات الأعلى والتابعة ضمن نافذة القياس نفسها من عدم اليقين المرتبط باختلاف التوقيت.
مناطق قياس هرمية مدعومة بعدادات Orion
لا تبحث عن فاقد المياه في الشبكة بأكملها. اعرف المنطقة التي يبدأ فيها الفرق.
أنشئ مناطق قياس مترابطة تمتد من عداد الدخول الرئيسي إلى عداد العميل. قارن بيانات الاستهلاك أو القراءة التراكمية من Orion ضمن نافذة القياس نفسها، وحدد نطاق الفرق غير المفسر تدريجياً داخل الشبكة.
قِس في الوقت نفسه. قارن في كل مستوى. ركّز على المنطقة الصحيحة.

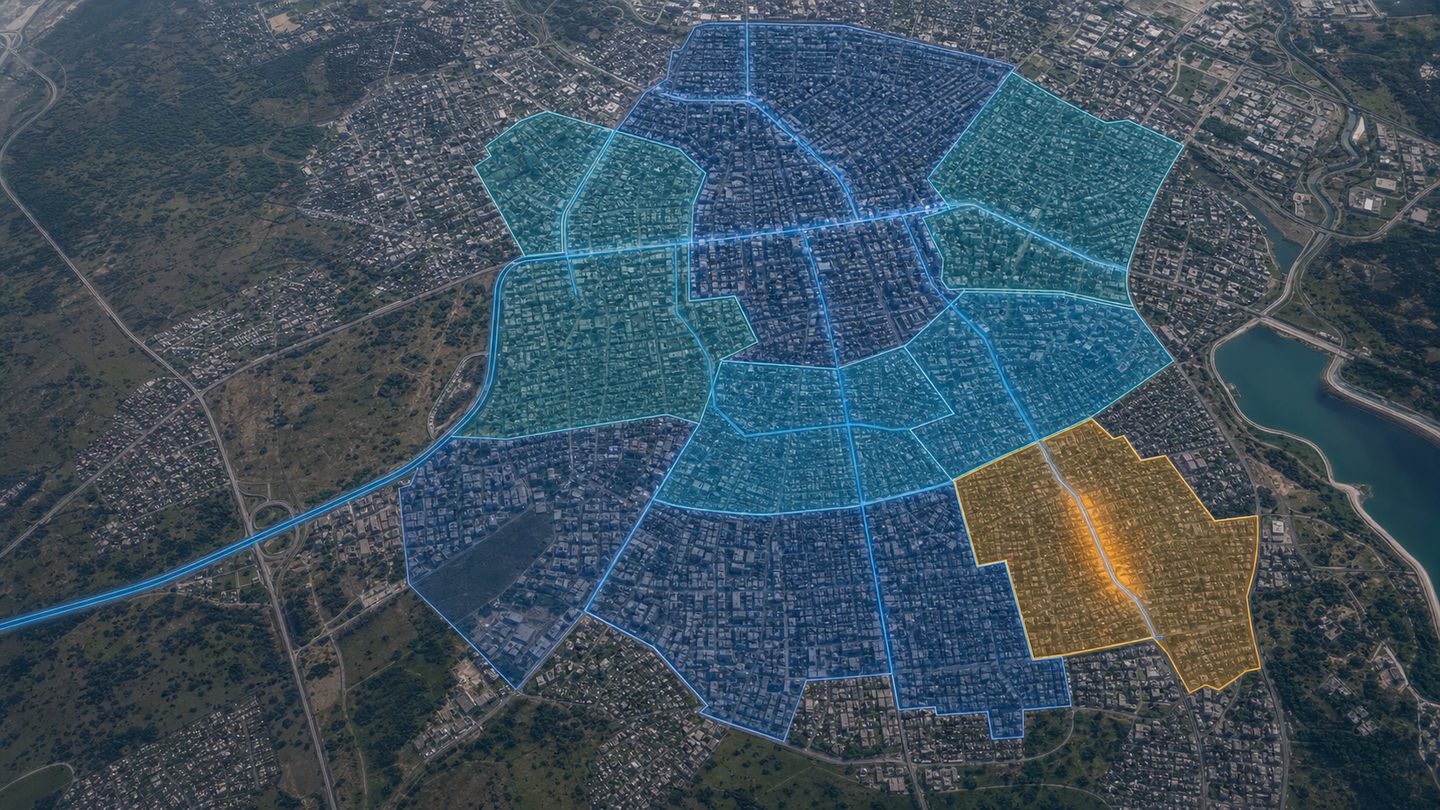

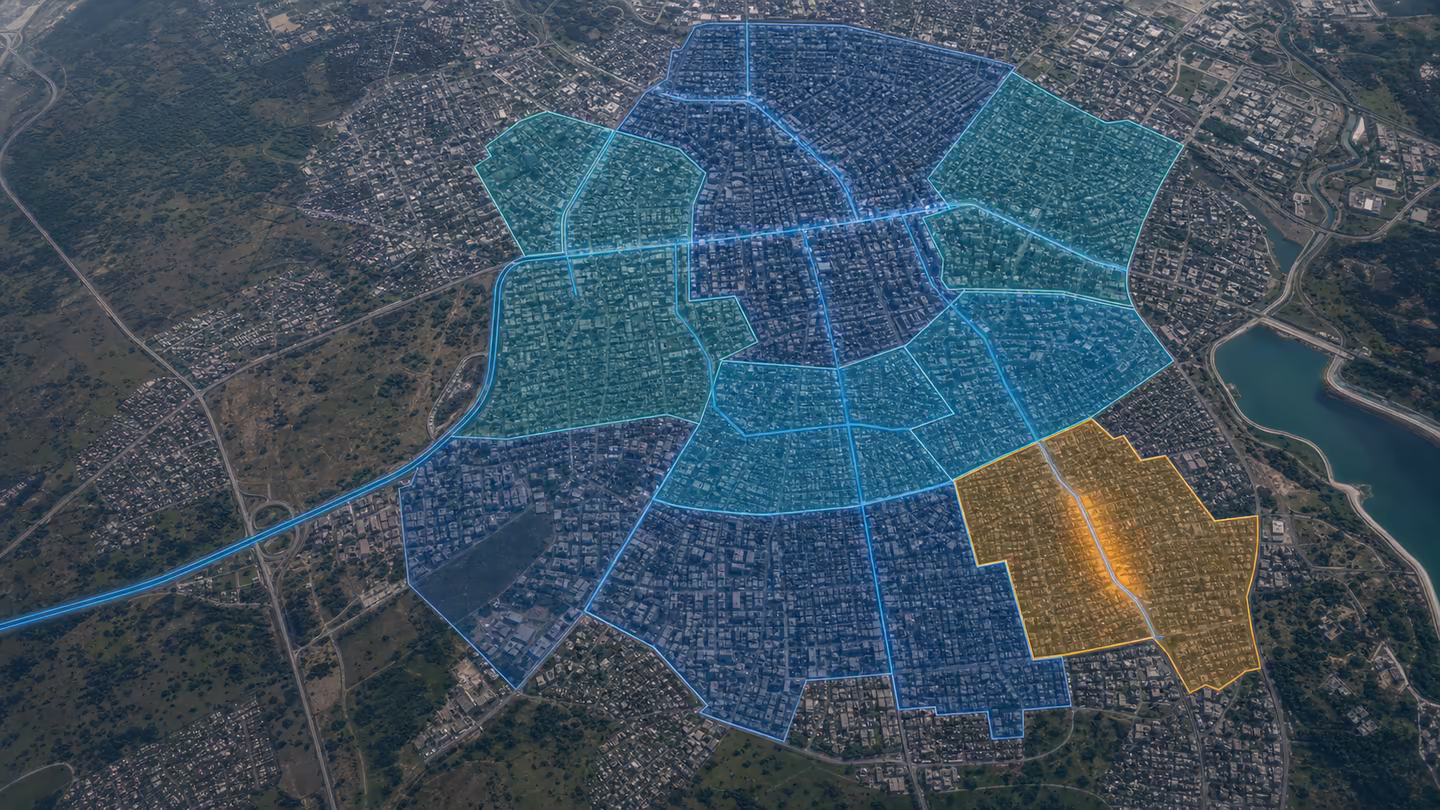

- منطقة تغطية DMA
- منطقة تستوجب الدراسة
المشكلة ليست نقص البيانات وحده
القياسات المأخوذة في أوقات مختلفة تعرض الشبكة نفسها في لحظات مختلفة.
إذا قُرئ عداد الدخول الرئيسي صباحاً، وعدادات الأحياء بعد الظهر، وعدادات العملاء في يوم آخر، فلن يعكس الفرق فاقد المياه وحده؛ بل سيشمل أيضاً اختلاف توقيت القراءة. تحتاج موازنة المياه القابلة للمقارنة إلى بيانات من نافذة القياس نفسها في كل مستوى.
تبدأ المقارنة السليمة من مرجع زمني مشترك.
لحظات القراءة
عداد الدخول الرئيسي
عدادات الأحياء
عدادات العملاء
القراءات تعود إلى لحظات مختلفة، فيحمل الفرق أيضاً أثر اختلاف التوقيت.
جميع المستويات تشترك في وقت إغلاق حسابي واحد، فيصبح الفرق قابلاً للمقارنة.
المنهج
حوّل شبكة معقدة إلى ثلاث خطوات واضحة.
01
قِس
حدّد لحظة قياس مشتركة
عند وقت الإغلاق الحسابي المحدد، تحفظ عدادات Orion استهلاك الفترة المكتملة، ويمكنها حفظ القراءة الختامية عند الحاجة. وهكذا تتكوّن لقطة استهلاك قابلة للمقارنة على جميع مستويات الشبكة.
02
قارن
قارن كل عداد أعلى بمجموع العدادات التابعة له
قارن مداخل المناطق بمداخل الأحياء، ومداخل الأحياء بعدادات العملاء. ضع الاستخدامات التشغيلية المحددة والتعديلات الميدانية اللازمة في الحسبان لإظهار الفرق الذي يحتاج إلى دراسة.
03

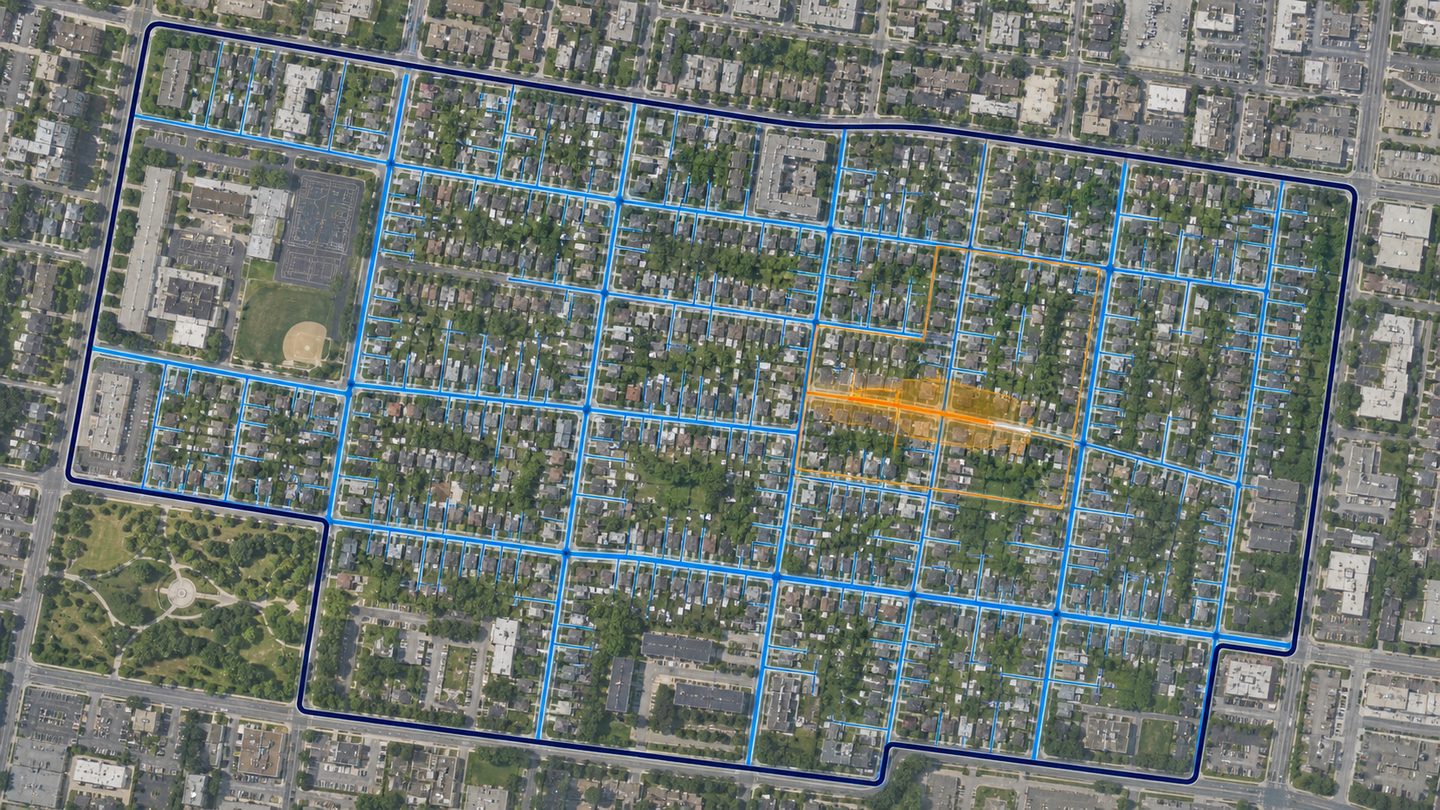

ضيّق النطاق
اتبع الفرع الذي يستمر فيه الفرق
انقل الدراسة إلى المنطقة أو الحي أو مجموعة العملاء التي يستمر فيها الفرق. وجّه الفرق الميدانية إلى نطاق أولوية تحدده البيانات بدلاً من الشبكة بأكملها.

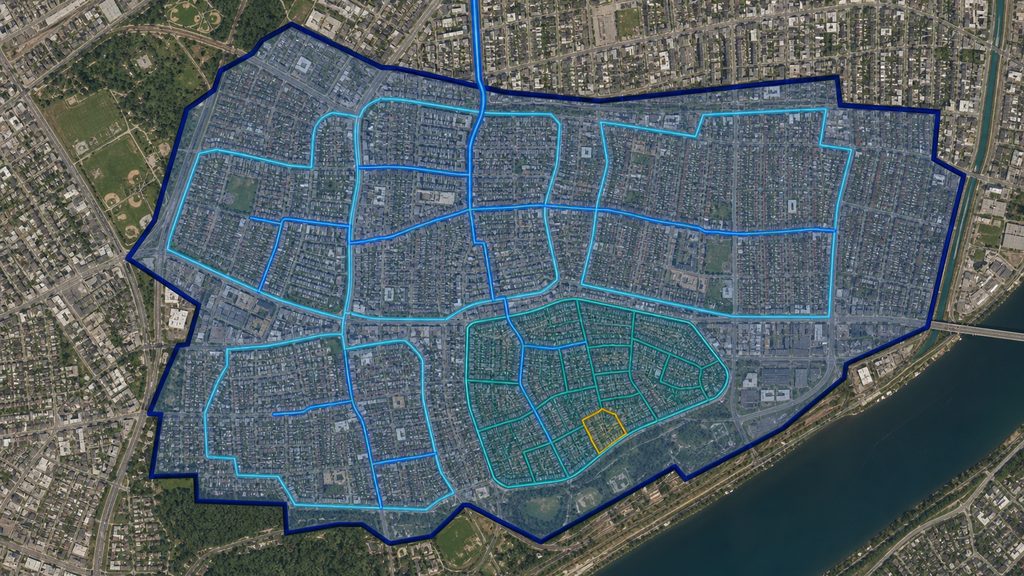

بنية قابلة للامتداد إلى مستويات متعددة
يمكن لبنية DMA أن تضم من المستويات بقدر ما تضم شبكتك.
يمكن للعداد أن يكون عداداً أعلى لعدادات أخرى، كما يمكن للعدادات التابعة أن تغذي مناطق فرعية خاصة بها. المدينة والمنطقة والحي والعميل ليست سوى مثال. ويمكن تطبيق النموذج نفسه على المناطق الصناعية والحُرُم والمجمعات السكنية والمباني وشبكات الري.
مدخل واحد ومناطق فرعية متعددة
علاقة عداد أعلى وعدادات تابعة بالعمق المطلوب
موازنة مياه في كل مستوى
مثال على شجرة العدادات
اختر فرعاً لتوسيعه-
-
-
-
عداد المجمع أو الكتلة
-
عدادات العملاء
-
-
-
يُحدد عدد المستويات وفق احتياج التشغيل، والأسماء الواردة في المثال توضيحية فقط.

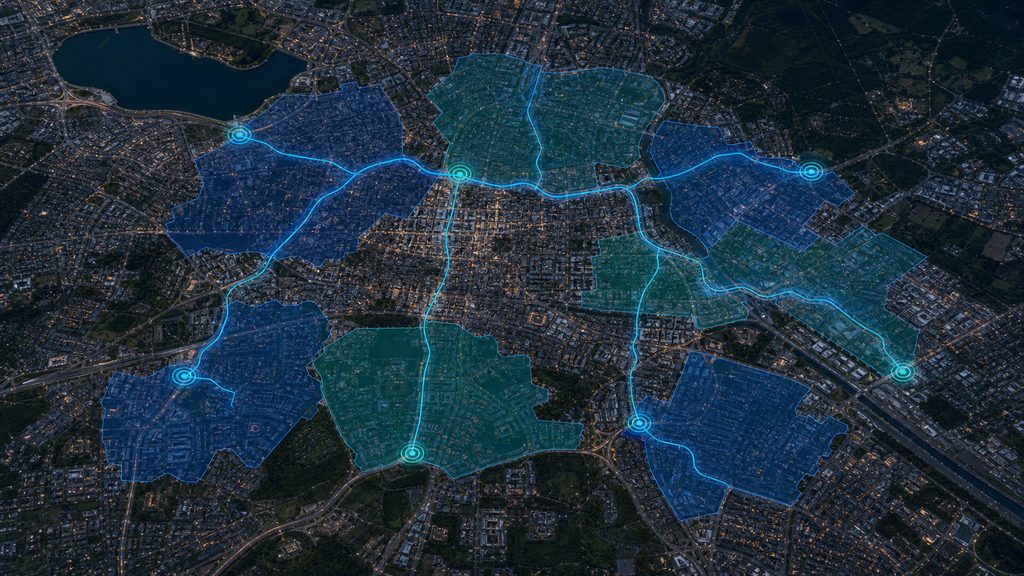

منهج القياس في Orion
لحظة واحدة. لقطة واحدة قابلة للمقارنة للشبكة.
عندما تشير قيم استهلاك الفترة إلى وقت الإغلاق الحسابي نفسه، تتحدث العدادات الأعلى والتابعة ضمن نافذة قياس واحدة. يقلل هذا المرجع المشترك من عدم اليقين الناتج عن تغير الطلب خلال اليوم.
الاستهلاك أو القراءة الختامية
يمكن استخدام استهلاك الفترة المخزّن مباشرة، أو حساب الاستهلاك من الفرق بين قراءتين ختاميتين عند وقتي إغلاق متتاليين.
يجب أن تبقى جودة البيانات ظاهرة
يجب تقييم العدادات المفقودة أو المتأخرة، واختلاف الوحدات، وحالات استبدال العداد مع فرق الاستهلاك المحسوب.
موازنة المياه حسب المنطقة
تصبح كل نقطة قياس نقطة تحكم للمنطقة الواقعة تحتها.
اعرف مقدار استهلاك العداد الأعلى الذي يظهر في العدادات التابعة. إذا استمر الفرق، انتقل إلى المستوى الأدنى؛ وإذا تحقق التوازن في الفرع، انتقل إلى فرع آخر.
حساب مبسط
الفرق المطلوب دراسته
=
استهلاك العداد الأعلى
−
مجموع العدادات التابعة
−
الاستخدامات المشروعة المحددة
±
التعديلات الميدانية
حد مهم
لا يُعد الفرق وحده دليلاً على وجود تسرب مادي. فقد ينتج أيضاً عن خطأ في العداد، أو بيانات ناقصة، أو استهلاك غير مصرح به، أو استخدام تشغيلي غير معرّف، أو تدفقات عبر حدود المنطقة، أو تغير في التخزين.
سيناريو توضيحي
من المدينة إلى الحي عبر ثلاث مقارنات.
القيم التالية توضيحية وتشرح المنهج فقط.
سجّل مدخل المدينة استهلاكاً قدره 10,000 م³ خلال الفترة.
هذا المثال ليس نتيجة توفير أو كشف تسرب، بل يوضح آلية المقارنة الهرمية.
قيمة تشغيلية
ليست بيانات أكثر، بل تركيز أفضل.
تضييق تدريجي للنطاق
اتبع الفرق عبر مستويات المدينة والمنطقة والحي ومجموعات العملاء لتحويله إلى أولوية ميدانية.
بنية قابلة للتوسع
أضف عدادات ومناطق فرعية جديدة إلى الشجرة الحالية مع نمو الشبكة.
وعي بجودة البيانات
تبقى القراءات المفقودة أو المتأخرة أو غير المتوافقة ظاهرة في التحليل حتى يكون مستوى الثقة في القرار واضحاً.
العتاد والبيانات ضمن منهج واحد
وقت الإغلاق الحسابي المشترك أساس قوي لتحليل DMA الهرمي.

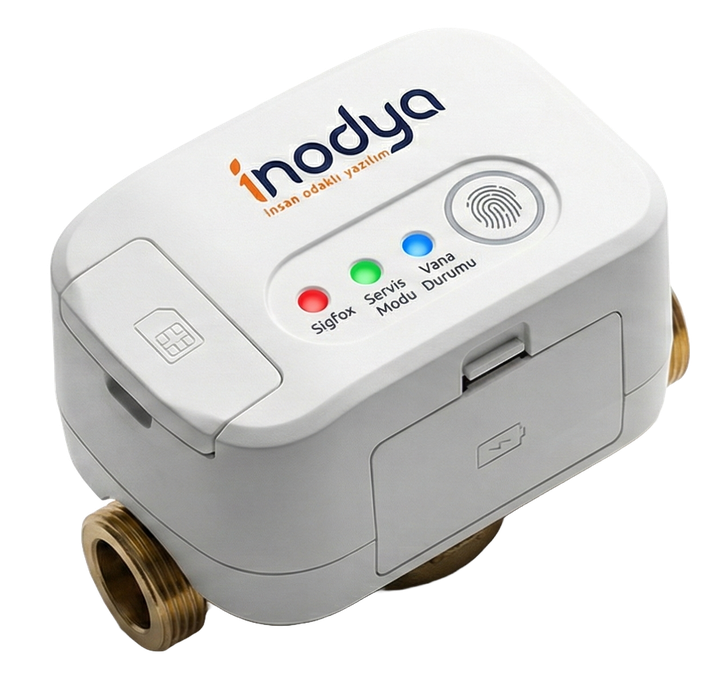

يحفظ Orion الاستهلاك أو القراءة الختامية عند وقت الإغلاق المحدد، ما يدعم نافذة مقارنة مشتركة بين مستويات الشبكة المختلفة. ويمنح نموذج DMA هذه البيانات سياق العلاقة بين العدادات الأعلى والتابعة.
يجب أن يتحقق فريق المنتج من المواصفات التقنية قبل نشرها.
أين يحقق قيمة؟
لا يقتصر على نموذج مدينة واحد.
شبكات المدن والمناطق
راقب شبكات التوزيع الكبيرة حسب المنطقة، من مدخل النقل الرئيسي إلى المناطق والأحياء.
المناطق الصناعية والمنشآت
قارن الاستهلاك حسب المنشأة أو خط الإنتاج أو المستأجر ضمن نافذة قياس مشتركة.
الحُرُم والمجمعات السكنية والمباني المتعددة
أدر مدخل الحرم والمبنى والكتلة ومجموعة العملاء ضمن بنية هرمية واحدة.
شبكات الري والتوزيع المغلقة
قسّم الاستهلاك من القناة أو الخط الرئيسي إلى فروع التوزيع التابعة.
مركز المعرفة
تعامل مع DMA باعتباره منهج إدارة، وليس منتجاً فقط.
01
ما هي منطقة القياس القطاعية؟ منطق تقسيم الشبكة إلى مناطق قابلة للقياس
تعرّف إلى مفهوم DMA، وأهمية الحدود، وكيف توسع البنية الهرمية أسلوب التقسيم التقليدي.
اقرأ المقال 02لماذا تهم نافذة القياس المشتركة؟
اعرف كيف تؤثر القراءات المأخوذة في أوقات مختلفة في موازنة المياه، وما الذي يحسّنه وقت الإغلاق المشترك.
اقرأ المقال 03هل يعني كل فرق بين العدادات وجود تسرب مادي؟
افهم الفرق بين الفاقد الحقيقي والفاقد الظاهري والبيانات الناقصة والاستهلاك التشغيلي.
اقرأ المقالالأسئلة الشائعة
إجابات واضحة وحدود واضحة.
هي جزء محدد من شبكة المياه تُقاس مداخله، ومخارجه عند الحاجة، لمتابعة موازنة المياه داخله. يربط نهج İnodya هذه المناطق عبر مستويات متعددة باستخدام علاقة العداد الأعلى والعدادات التابعة.
لمعرفة مصدر الفرق داخل منطقة كبيرة، يجب تكرار المقارنة داخل مناطق أصغر. تتيح البنية الهرمية الانتقال تدريجياً من المدينة إلى المنطقة والحي ثم إلى مجموعات أصغر.
يوفّر للعدادات الأعلى والتابعة بيانات استهلاك أو قراءة تراكمية تخص نافذة القياس نفسها، فيقل عدم اليقين الناتج عن مقارنة لحظات طلب مختلفة.
ليس بالضرورة. فإضافة إلى التسرب المادي، قد ينتج الفرق عن دقة العداد، أو بيانات مفقودة أو متأخرة، أو استهلاك غير مصرح به، أو استخدام مشروع غير معرّف، أو تدفقات عبر الحدود، أو تغير مستوى التخزين. النتيجة إشارة تستوجب الدراسة.
بما أن النموذج يعتمد علاقة عداد أعلى وعدادات تابعة، يمكن إضافة مستويات وفق الحاجة. يجب أن يتحقق فريق المنتج من حدود التوسع التقنية في التطبيق.
ترتكز الرسالة الأساسية في هذا الموقع على قدرة Orion على إنتاج بيانات عند وقت إغلاق حسابي مشترك. ويتوقف دعم عدادات أو مصادر بيانات أخرى على نطاق التكامل المعتمد.
لنصمم شبكتك معاً
ابدأ شجرة DMA الأولى في منطقة تجريبية.
راجع معنا مدخل الشبكة الرئيسي والمناطق الفرعية ومجموعات العملاء، وحدد حدود القياس ومنهج وقت الإغلاق المشترك بما يناسب بنيتك الحالية.
